V americkém Pearl Harboru byla poprvé odhalena technologická špička americké obrany, radar SBX-1. Po sejmutí obří kopule se před očima veřejnosti objevil systém schopný sledovat střely na tisíce kilometrů, a jeho pohled budí respekt i fascinaci.
Tu provádí pravidelně, a přestože jeho přítomnost působí impozantně, pro místní obyvatele, kteří si na ni již zvykli, na ní není nic neobvyklého. Novinkou je, že 20. listopadu se poprvé vypustila obrovská kopule o rozměrech 30 x 37 metrů, která radar chrání, a odhalila tak technologii pod ní, připomínající to, co je možné vidět ve filmech, jako jsou Hvězdné války, což je podívaná, která bude trvat několik měsíců.
Kopule – nafukovací konstrukce z kompozitního materiálu a syntetické tkaniny – funguje jako obří „deštník“, který chrání radar před solí, větrem a povětrnostními vlivy. Za normálních okolností zůstává natlakovaná a neprůhledná, takže i ti, kdo v oblasti žijí, jen zřídka viděli technologické srdce systému. Díky tomu se SBX-1 po jeho demontáži stal jakousi provizorní atrakcí pro zvědavce, milovníky vojenské techniky a fotografy, kteří se v těchto dnech na námořní základnu sjíždějí.
Samohybná vrtná souprava ruské výroby

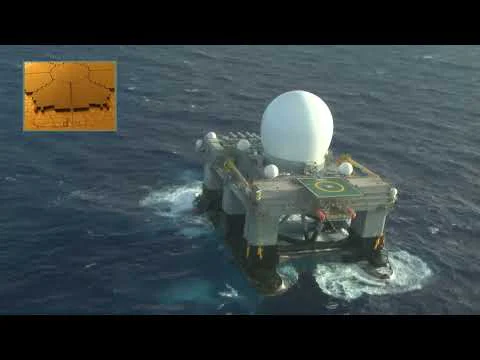

Radar X-band Sea-Based neboli SBX-1 je namontován na obrovském plavidle, které dříve sloužilo jako samohybná vrtná plošina a nyní je jedním z nejvýkonnějších prostředků pro sledování balistických raket na světě. Ačkoli má základnu na aljašském ostrově Adak, Pearl Harbor často slouží jako výchozí bod a centrum údržby během jeho servisních cyklů.
Trup lodi je konstrukce CS-50, což je ruská poloponorná platforma postavená v loděnici Vyborg pro norskou společnost Moss Maritime. Poloponorné plošiny jsou určeny k provozu na otevřeném moři s velkými vlnami: velké duté sloupy se potápějí pod hladinu a zajišťují stabilitu, zatímco hlavní paluba je vyzdvižena nad vlny. Stejná stabilita, která je ceněna v ropném průmyslu, je ideální pro podporu extrémně citlivých radarů, které musí minimalizovat vibrace a náhlé pohyby.
Spojené státy získaly tuto konstrukci v roce 2003 a v loděnicích v Texasu a Louisianě prošla rozsáhlou přestavbou, která ji přeměnila na radarové vozidlo pro pásmo X (rádiové spektrum, ve kterém pracuje) se zcela novou nástavbou, zesílenými pohonnými systémy, ubytovacími prostory, velitelskými středisky a samozřejmě samotným obrovským radarem. SBX-1 začal fungovat v roce 2006 jako součást tehdy vznikajícího národního systému protiraketové obrany.
Zdroj: Youtube.com

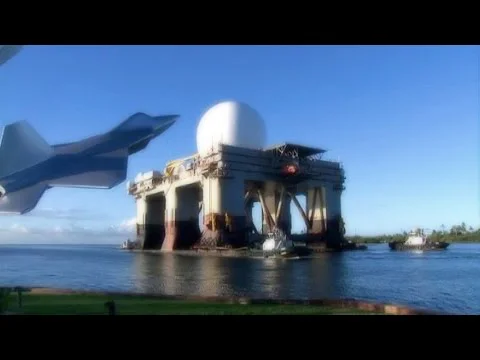

Samohybná platforma má rozměry 119 × 72 metrů a výšku 85 metrů. Její výtlak je při plném zatížení přibližně 50 000 tun, což je podobný výtlak jako u lehké letadlové lodi. Má 85člennou posádku, včetně civilního a vojenského personálu, a nasbírala nepřetržité nasazení v délce téměř dvou let, přičemž na moři strávila rekordních 662 dní v kuse. Na palubě má kajuty, jídelnu, tělocvičnu, ošetřovnu a dílny, což umožňuje posádce zůstat v provozu během dlouhých kampaní daleko od přístavu.
Co se týče mobility, SBX-1 není rychlá loď: pohybuje se rychlostí kolem 8-9 uzlů (asi 15 km/h), ale jejím cílem není cokoli pronásledovat, nýbrž přesně se umístit na strategických místech oceánu. Při přesunech na velmi dlouhé vzdálenosti ji často podporují oceánské remorkéry, ačkoli díky svému pohonu a dynamickému polohovacímu systému dokáže manévrovat a udržovat polohu sama.
Podle mluvčího Military Sealift Command Josepha Davily SBX-1 obvykle kotví na Fordově ostrově každých 12 až 18 měsíců kvůli údržbě, ale nyní je poprvé k vidění bez své kopule. Důvodem je, že konstrukce dosáhla konce své životnosti, což si vyžádalo její výměnu, a poskytuje pohled na jeden z nejmodernějších systémů sledování raket na světě.
Kopule, odborně nazývaná radom, radar nejen fyzicky chrání, ale také jej „schovává“ před zvědavýma očima a optickými senzory z jiných zemí. Ačkoli je obecný tvar systému znám již léta, možnost pozorovat jej přímo a v takovém detailu je u objektu této úrovně strategické citlivosti velmi neobvyklá.
SBX-1 vznikl jako experimentální platforma, ale ve službě je již dvě desetiletí. V prvních letech své existence byla koncipována jako klíčový prvek velmi ambiciózního systému protiraketové obrany, který byl schopen sledovat trajektorie ICBM od startu až po jejich konečnou fázi. Postupem času byla jeho úloha upravena, ale i nadále zůstává jedinečnou součástí americké senzorové sítě.
V průběhu let se podílela na mnoha testech raketových střel v Tichomoří i jinde a měnila své pozice v závislosti na mezinárodním napětí, od sledování potenciálních severokorejských startů po podporu testů střel v centrálním Pacifiku. Ačkoli je mnoho jejích nasazení utajováno, sama Agentura protiraketové obrany příležitostně zveřejnila snímky a údaje z některých těchto testovacích misí.
Co přesně je radar v pásmu X
Srdcem SBX-1 je radar X-band. Pásmo X je část rádiového spektra, která se pohybuje přibližně od 8 do 12 gigahertzů (GHz). Na těchto frekvencích je vlnová délka velmi malá (řádově několik centimetrů), což umožňuje získat mimořádně podrobné snímky a měření.
Zjednodušeně řečeno, čím vyšší je frekvence radaru, tím „jemnější“ je jeho rozlišení: dokáže lépe rozlišit objekty, které jsou velmi blízko sebe. Kompromisem je, že tyto vlny jsou více tlumeny deštěm a atmosférou a nedosáhnou tak daleko jako vlny s nižší frekvencí. Z tohoto důvodu je SBX-1 doplněn dalšími radary nižších pásem, které pokrývají větší vzdálenosti, zatímco on se stará o vysoce přesnou část.
Radar SBX-1 nemá jednu velkou otočnou anténu, ale mnoho malých antén uspořádaných do panelového obrazce. Celkem 45 000 modulů vysílače/přijímače je vybaveno chladicím systémem, který cirkuluje 3 800 litrů propylenglykolu za minutu. Každý z těchto modulů může nezávisle řídit fázi signálu, který vysílá nebo přijímá. To radaru umožňuje elektronicky „nasměrovat“ paprsek do různých směrů, aniž by bylo nutné fyzicky pohybovat anténou, což je koncept známý jako fázové pole.
Tento typ radaru dokáže měnit cíle v řádu milisekund, sledovat více cílů současně a soustředit energii na konkrétní bod v prostoru pro lepší detekci. V případě SBX-1 má anténa průměr asi 22 metrů a vysílací výkon, který se podle otevřených zdrojů měří v megawattech, i když přesné údaje jsou tajné.
Pro představu o jeho schopnostech sama Agentura protiraketové obrany uvedla, že SBX-1 může detekovat a sledovat objekty o velikosti baseballového míče na vzdálenost tisíců kilometrů, pokud má přímou viditelnost. Právě tato přesnost umožňuje podrobnou analýzu trajektorie střely a oddělení jejích jednotlivých částí.
SBX-1, klíčová součást amerického obranného systému
SBX-1, provozovaný Agenturou pro protiraketovou obranu (MDA), poskytuje vysoce přesnou telemetrii při odpálení balistických raket a sleduje cíle od fáze náběhu až po oddělení bojové hlavice. Typická balistická raketa prochází třemi fázemi:
- Fázenáběhu: raketa zažehne motory a stoupá vzhůru, přičemž zanechává stopy, které jsou pro senzory dobře viditelné.
- Střední fáze: raketa vystupuje z atmosféry po trajektorii podobné balistickému projektilu a v této fázi může vypustit několik bojových hlavic a klamných cílů.
- Konečná fáze: hlavice znovu vstoupí do atmosféry a zamíří ke svým cílům.
SBX-1 je optimalizována pro střední fázi, kdy se střela a její případné klamné cíle pohybují v prostoru. V této fázi je schopnost rozlišit, co je skutečná hlavice a co balón, kus kovu nebo jiná návnada, klíčová pro to, aby stíhače „neplýtvaly“ střelami na atrapy cílů.
Zdroj: Youtube.com
Jednou z jeho hlavních předností je právě schopnost rozlišit skutečné střely od klamných cílů, což je klíčová funkce v rámci rozsáhlé sítě vzájemně propojených senzorů MDA, které společně detekují, sledují a usnadňují zachycení přilétajících balistických hrozeb. Radar analyzuje způsob, jakým každý objekt odráží vlny, jeho zdánlivou velikost, dynamické chování a další parametry, které mu v kombinaci s pokročilými algoritmy umožňují klasifikovat cíle.
SBX-1 začleňuje svá sledovací data do řetězce protiraketové obrany a podporuje systémy určené k ničení přilétajících balistických hrozeb prostřednictvím pozemních záchytných zařízení (GBI) rozmístěných především na základnách Fort Greely na Aljašce a Vandenberg Air Force Base v Kalifornii. Tyto interceptory jsou součástí pozemní protiraketové obrany (Ground-based Midcourse Defence – GMD), protiraketového štítu, který by teoreticky měl chránit pevninu USA před omezeným útokem mezikontinentálními raketami.
Když SBX-1 zjistí a sleduje odpálení rakety, odesílá údaje v reálném čase do řídicích a kontrolních center. Tyto údaje se kombinují s informacemi z dalších senzorů – satelitů včasné výstrahy, pozemních radarů dlouhého dosahu, lodí Aegis vybavených radary SPY-1 nebo SPY-6 atd. – a slouží k výpočtu nejpravděpodobnější trajektorie bojových hlavic a k rozhodnutí, zda a kdy vypustit stíhačku.
Radar se nepoužívá pouze pro skutečné nebo varovné operace, ale je také testovacím nástrojem. Při mnoha testech záchytných střel SBX-1 funguje jako luxusní „zpomalená kamera“, která detailně zaznamenává každou fázi letu střely a záchytné střely. Tyto informace se využívají k dolaďování algoritmů, vylepšování letových modelů a odhalování poruch systému.
Výhody „plovoucího“ radaru oproti pevným senzorům
Radar nemá jednu velkou anténu, která se otáčí, ale mnoho malých antén uspořádaných do podoby panelu. Celkem 45 000 modulů vysílače/přijímače s chladicím systémem, který cirkuluje 3 800 litrů propylenglykolu za minutu. Oproti pevným senzorům má výhodu v tom, že se přemisťuje dopředu, aby překročil hranici radarového horizontu a přiblížil se k potenciálním odpalovacím oblastem, což zlepšuje včasné varování a přesnost sledování.
„Radarový horizont“ je fyzikální omezení: vzhledem k zakřivení Země může pozemní radar vidět pouze do určité vzdálenosti, než zemský povrch nebo moře zakryje to, co se nachází za ním. Čím dále je potenciální místo odpalu, tím později se raketa objeví na obrazovce radaru.
Díky možnosti navigace se SBX-1 může dostat mnohem blíže k zájmovým oblastem. To znamená, že „vidí“ odpálení dříve, déle a pod lepším úhlem. V reálném scénáři může získání i několika minut varování navíc znamenat rozdíl při rozhodování, zda vypustit stíhačku, evakuovat základnu nebo aktivovat další obranné systémy.
Vaši pozici lze navíc upravit podle geopolitické situace. Pokud v určitém regionu vzroste napětí, lze tam vyslat SBX-1, aby posílil síť senzorů. Tuto flexibilitu pevný radar, ať už je jakkoli výkonný, nikdy nemůže nabídnout.
Údržba SBX-1, náklady a budoucnost
Provoz takového unikátního systému není levný. Zprávy samotného ministerstva obrany uvádějí, že SBX-1 má vysoké náklady na provoz a údržbu a že jeho dostupnost není vždy taková, jaká by byla žádoucí. Ve skutečnosti se několikrát diskutovalo o tom, zda jej ponechat v provozu dlouhodobě, nebo jej nahradit kombinací modernějších pozemních radarů.
Výměna současného radomu je součástí tohoto úsilí o hloubkovou údržbu. Po odstranění radomu mohou technici zkontrolovat a modernizovat kritické součásti radaru, vyměnit poškozené moduly vysílače/přijímače, provést generální opravu chladicího systému a modernizovat elektronické vybavení. Jedná se o vzácnou příležitost „aktualizovat“ systém, který je sice stále vysoce pokročilý, ale byl navržen před více než dvaceti lety.
Souběžně s tím USA zavádějí nové senzory, jako je například radar LRDR (Long-Range Discrimination Radar ) na stanici Clear Space Force Station na Aljašce, pozemní radar v pásmu S, který je speciálně navržen pro zlepšení diskriminace bojových hlavic a klamných cílů na velké vzdálenosti. Vyvíjejí se také další radary nové generace pro lodě a pozemní základny.
Když je platforma vyřazena z provozu, jako je tomu nyní, nastoupí jiné systémy, aby zmírnily mezeru v pokrytí, včetně novějších senzorů dlouhého dosahu, jako je například diskriminační radar dlouhého dosahu, který v době výstavby SBX-1 neexistoval.
Přesto žádná z těchto náhrad nedokáže zopakovat jedinečnou výhodu lodi – schopnost proplouvat do sporných oblastí a přiblížit svůj radarový horizont mnohem blíže k potenciální zóně výsadku, což poskytuje včasné a mimořádně přesné sledování, kterému se stacionární senzory jednoduše nemohou rovnat.
Zdroj: Youtube.com
Zatím vše nasvědčuje tomu, že SBX-1 zůstane ještě několik let jedinečným dílem skládačky americké protiraketové obrany: drahým, složitým a náročným na údržbu, ale schopným nabídnout kombinaci mobility a přesnosti, kterou žádný jiný systém nemůže poskytnout.
Technologická ikona… a také mediální ikona
Kromě své vojenské role se SBX-1 stal vizuální ikonou. Jeho silueta – obrovská bílá koule na průmyslové plošině – se objevila v dokumentárních filmech, reportážích a dokonce i v hraných filmech. Není náhodou, že ji mnozí přirovnávají k prvkům Hvězdných válek nebo tajným základnám ve vědeckofantastických filmech: málokdy se skutečná technologie tak podobá filmovým obrazům.
Jeho přítomnost v Pearl Harboru s odhaleným radarem vyvolává lavinu fotografií na sociálních sítích a specializovaných fórech. Pro milovníky vojenské techniky je to jedinečná příležitost podívat se zblízka na systém, který obvykle funguje daleko od pobřeží a je zahalen v neprůhledné kopuli. Pro místní obyvatele je to prostě viditelná připomínka toho, že za idylickou krajinou Havaje je v sázce také důležitá součást globální strategické obrany.
